高壓電纜接頭溫度監控



目前國內電纜溫度監測技術基本上采用有線連接方式，鑒于高壓電纜網絡規模大，線路鋪設與維護成本高而難以應用。技術實現上也存在問題，如感溫電纜式測溫系統因測出的不是實際溫度值不能進行趨勢分析，熱敏電阻式測溫系統布線復雜維護量大，光纖分布式溫度監測系統因?yàn)榫€路太長投資者往往難以接受，所以現場總線方式僅僅限于實現小范圍電纜的實時溫度監測，對大范圍電纜線路監測則顯得無能為力。
鑒于電纜借助接頭連接組成一個規模龐大的網絡，彼此緊密關聯，任何一點出現故障，都可能導致停電事故。因此選取電纜接頭的溫度作為故障特征量，只要能準確檢測出電力電纜各個接頭的溫度，經過與歷史數據的分析對比就可以判斷出相應接頭是否存在事故隱患，并準確地確定其位置，以便采取措施消除事故隱患。

采用的一種電纜接頭的運行狀態監測系統，利用該系統能實現對大范圍區域內的電纜以及電纜溝道進行溫度在線監測，當發現某一處電纜接頭溫度過高時，感溫裝置能自動報警并通過無線傳輸單元將相關數據發送至遠處的接收裝置，使得技術員在遠端的監控計算機上就可以了解現場每個監測點的情況，及時排除故障。本實用新型對于避免電纜故障發生，增強電網的安全可靠性具有重大意義。

高壓電纜接頭溫度監控系統應用范圍

高壓/特高壓油浸變壓器

干式變壓器

開關柜觸頭及電接點

電抗器線包及電接點

高壓母線接頭/高壓電纜接頭

發電機錠子軸承

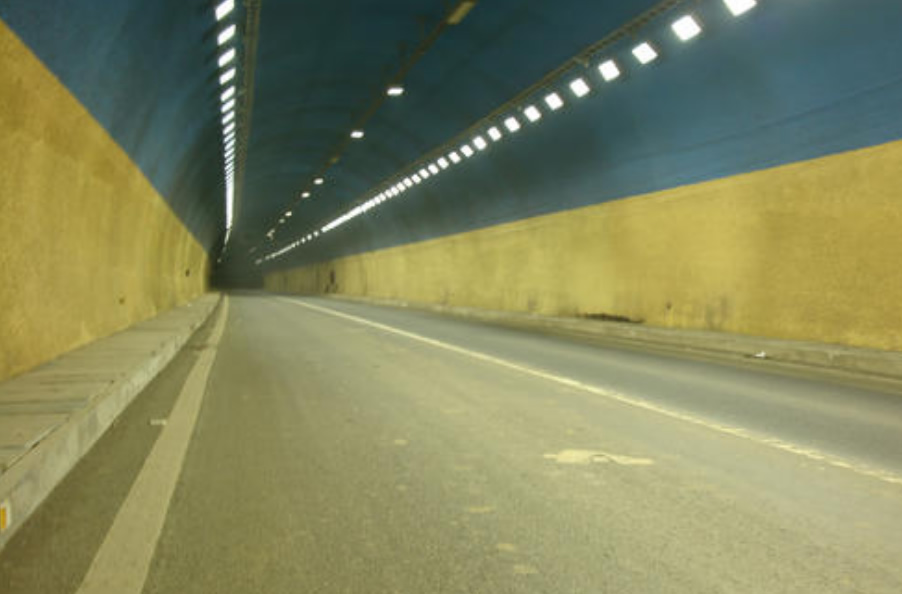

?高壓電纜纜線/電纜隧道/電纜夾層

高壓電纜接頭光纖測溫系統特點

本質安全：光纖本質安全，傳感探頭完全無電，抗電磁干擾、不引雷、本質防腐、防爆及適應惡劣環境的能力明顯優于其他電傳感測量手段。

實時監測：不間斷在線監測/帶電監測，實現電力系統真正的無人值守。

智能網絡：光纖傳感網絡測量點數多，既能點式測量又可分布式測量；通過局域網、廣域網、Internet系統連接，可以接入電力綜合化系統、消防系統等融為功能更加強大的電力智能化綜合監控系統。

快速準確：數字測量保證系統的測量精度和重復性，同時快速的響應速度，完全可以滿足電力系統測溫精度和響應時間的要求。
